Guia Completo: Passo a Passo para o Cálculo Estrutural de Galpões Metálicos em Aço

Aprenda os Segredos do Cálculo Estrutural para Construir Galpões Metálicos Seguros e Eficientes

Introdução ao Cálculo Estrutural de Estruturas Metálicas:

Se você está buscando compreender o fascinante mundo do cálculo estrutural de galpões metálicos em aço, este artigo é para você.

Neste guia abrangente, vamos explorar os passos principais envolvidos nesse processo e fornecer todas as informações necessárias para iniciar o cálculo estrutural com segurança e precisão.

Imagine a grandiosidade de um galpão metálico, sua estrutura robusta e imponente, capaz de suportar cargas significativas e oferecer um ambiente seguro para diferentes usos, como armazenagem, indústria ou até mesmo espaços de convivência. Por trás dessa imponência está um meticuloso trabalho de cálculos estruturais, que garantem a estabilidade e a resistência dessa estrutura de aço.

Ao longo deste artigo, vamos explorar cada etapa desse processo, desde a definição das normas aplicáveis até a verificação final da estrutura. Você aprenderá sobre a importância de coletar as informações corretas, realizar análises estruturais, dimensionar os elementos adequados e verificar a estabilidade e a segurança da estrutura.

Além disso, abordaremos os principais critérios de dimensionamento utilizados, para que você possa tomar decisões embasadas e garantir a integridade da estrutura. Também falaremos sobre as normas e regulamentações relevantes que norteiam o cálculo estrutural de galpões metálicos em aço, para que você possa estar em conformidade com as exigências legais.

Não podemos deixar de mencionar os softwares utilizados nesse processo, ferramentas poderosas que auxiliam na análise e no dimensionamento das estruturas. Apresentaremos alguns dos softwares mais comumente utilizados, para que você possa explorar as opções disponíveis e escolher a que melhor se adequa às suas necessidades.

Este artigo tem como objetivo fornecer um guia completo e acessível para aqueles que desejam adentrar o mundo do cálculo estrutural de galpões metálicos em aço. Prepare-se para mergulhar nesse universo fascinante e adquirir conhecimentos valiosos que o ajudarão a realizar cálculos estruturais com confiança e excelência.

Agora, vamos começar essa jornada de descobertas e aprendizado, desvendando os segredos do cálculo estrutural de galpões metálicos em aço.

Tópicos Apresentados

• O que é o cálculo estrutural de galpões metálicos em aço?
• Quais são os passos principais para realizar o cálculo estrutural?
• Quais informações são necessárias para iniciar o cálculo estrutural?
• Como escolher as dimensões adequadas dos elementos estruturais?
• Quais são os principais critérios de dimensionamento utilizados?
• Como verificar a estabilidade e a segurança da estrutura?
• Quais são as normas e regulamentações relevantes para o cálculo estrutural de galpões metálicos em aço?
• Quais softwares são comumente utilizados para o cálculo estrutural?

Resumo Geral dos Passos Envolvidos no Cálculo Estrutural de Galpões Metálicos

O cálculo estrutural de galpões metálicos em aço

É um processo complexo e crucial para garantir a estabilidade, segurança e desempenho da estrutura. Neste artigo, iremos fornecer um resumo geral dos possíveis passos envolvidos nesse processo.

Tipos de galpões Metálicos Industriais

Galpões Simples

Os galpões simples são construções de um único pavimento projetadas para cobrir grandes áreas com diversos propósitos. Existem diferentes projetos estruturais para galpões, sendo o mais comum consistindo em duas colunas e uma treliça de telhado em formato de água-furtada formando o esqueleto da estrutura.

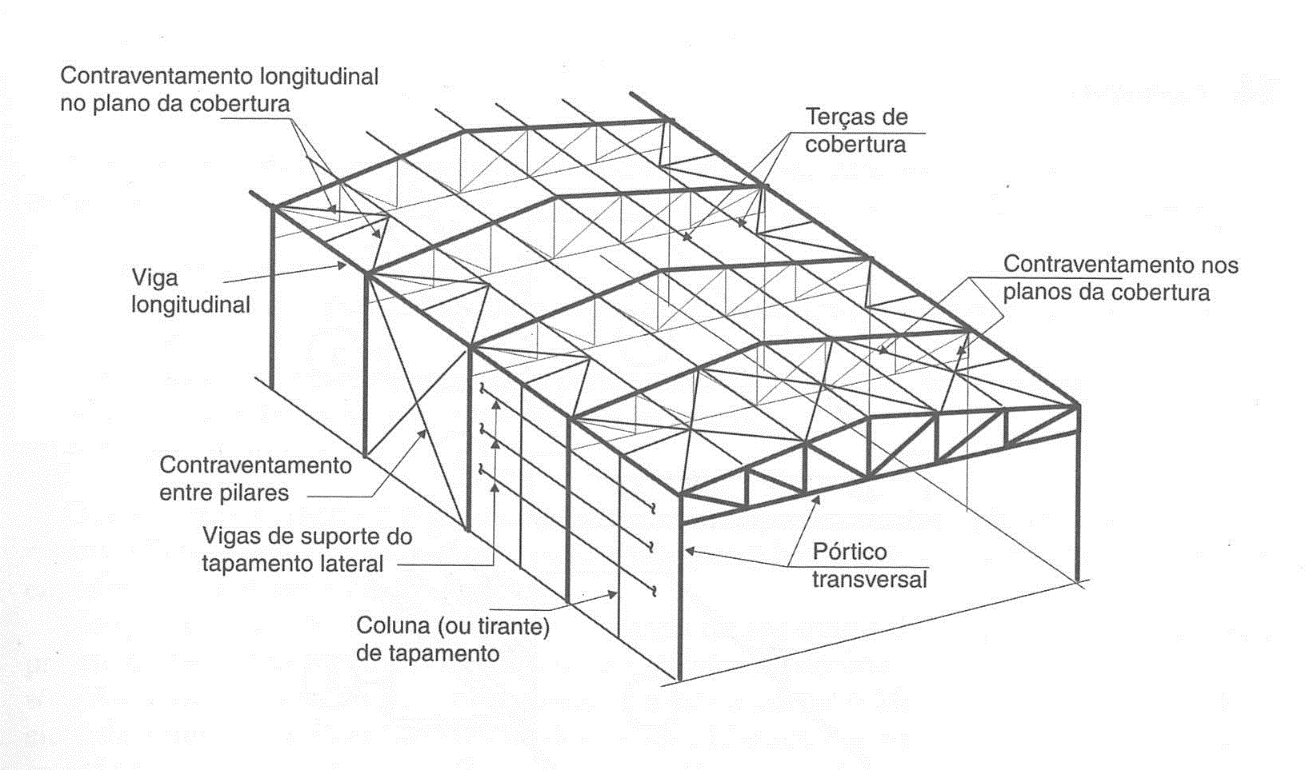

Esses são os componentes de um galpão simples:

• Terças: vigas longitudinais que transferem o carregamento do telhamento e sobrepressões devidas ao vento para os pórticos
• Tesouras: vigas longitudinais que transferem a carga do telhado e as pressões do vento para o esqueleto.
• Contraventamento: geralmente na forma de barras em formato de X, proporcionando estabilidade espacial e reduzindo os comprimentos de flambagem dos elementos.
• Estrutura transversal: o sistema principal de suporte de carga formado pela conexão rígida entre a treliça de telhado (ou vigas do telhado) e as duas colunas.

O esqueleto mais simples possui vigas e colunas com a mesma seção de perfil laminado e é adequado para galpões de pequeno e médio porte. Para vãos médios e grandes, é comum utilizar diferentes seções de perfil laminado para vigas e colunas.

A inclinação do telhado deve sempre ser determinada de acordo com as especificações do material de cobertura. O material de cobertura mais comumente utilizado para galpões simples é o aço galvanizado, que é leve e permite um espaçamento maior entre as tesouras. No entanto, ele possui a desvantagem de transmitir ruído e calor para o interior.

Uma análise dinâmica do vento deve ser realizada, pois os efeitos da carga de vento no telhado dependem diretamente de sua inclinação.

Além dessas considerações, a seção 11.6.1 da NBR 8800 (2008, p. 100) estabelece que "todos os telhados e pisos de edifícios sujeitos ao escoamento de água da chuva, com inclinação inferior a 5%, devem ser verificados para garantir que a água não se acumule em poças devido a deslocamentos estruturais".

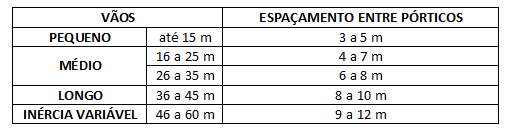

A distância entre as colunas do esqueleto deve ser analisada, pois isso afeta o projeto do telhado. Esse espaçamento deve ser suficiente para acomodar as tesouras com perfis laminados ou perfis C conformados a frio para galpões de pequeno e médio porte.

Além dos galpões com perfis laminados, também existem galpões com perfis conformados a frio, perfis soldados ou perfis de treliça.

Passo 1: Definição das normas aplicáveis

O primeiro passo no cálculo estrutural de galpões metálicos é identificar as normas e regulamentos relevantes que devem ser seguidos, para que você possa realizar o cálculo estrutural com segurança e precisão, e garantir a estabilidade e a segurança da estrutura. Algumas das normas mencionadas são a NBR 8800/2008, que trata do dimensionamento de estruturas de aço, a NBR 6123/1988, que aborda as cargas de vento, e a AWS D1.1/1992, que especifica os requisitos para soldagem de estruturas metálicas.

Passo 2: Coleta de informações

Em seguida, é necessário reunir todas as informações necessárias para o cálculo estrutural. Isso inclui as dimensões do galpão, como largura, altura e comprimento, além das cargas atuantes, como cargas permanentes, cargas variáveis e cargas de vento. Importante memencionar a utilização de Perfis Estruturais Gerdau, o que indica a importância de conhecer as propriedades dos materiais utilizados na estrutura.

Passo 3: Análise estrutural

A análise estrutural é uma etapa fundamental no cálculo de galpões metálicos. Nesse estágio, é realizada a determinação das forças e momentos atuantes em cada elemento estrutural. Isso pode ser feito por meio de métodos analíticos ou por meio de software de análise estrutural, que auxilia no cálculo das respostas estruturais.

O uso de software de análise estrutural no cálculo de galpões metálicos

Na etapa de análise estrutural do cálculo de galpões metálicos, a utilização de software especializado desempenha um papel fundamental. Esse tipo de ferramenta oferece recursos avançados que facilitam a modelagem, a simulação e o cálculo das estruturas, permitindo uma análise mais precisa e eficiente.

O uso de software de análise estrutural traz diversas vantagens, como a capacidade de avaliar diferentes cenários de carga, realizar análises estáticas e dinâmicas, determinar as forças e momentos atuantes em cada elemento estrutural, verificar os deslocamentos e deformações, e obter resultados rápidos e precisos.

Além disso, o software permite a visualização gráfica dos resultados, o que facilita a interpretação dos dados e a tomada de decisões no processo de projeto. Com a ajuda do software, é possível identificar pontos críticos, otimizar o dimensionamento dos elementos estruturais e garantir a estabilidade e segurança da estrutura do galpão metálico.

Para aprofundar seus conhecimentos em cálculo estrutural e uso de software especializado, a Upcarreira oferece o Curso Cype 3D para Cálculo de Estruturas Metálicas. Nesse curso, você aprenderá sobre os princípios do cálculo estrutural, o uso do software Cype 3D e as melhores práticas para projetar e analisar galpões metálicos em aço.

Não perca a oportunidade de se capacitar nessa área essencial para engenheiros e profissionais da construção civil. Inscreva-se no Curso Cype 3D para Cálculo de Estruturas Metálicas da Upcarreira e amplie suas habilidades técnicas. Para mais informações e inscrições, acesse o link: Acesse Aqui o Curso

O software Cype METÁLICAS 3D proporciona aos engenheiros calculistas e projetistas um conjunto inteligente de ferramentas, juntamente com fluxos de trabalho aprimorados, permitindo trabalhar de forma mais eficiente e fácil, resultando em maior produtividade e qualidade em projetos de estruturas metálicas, alumínio e madeira.

Ele possibilita uma melhoria significativa na apresentação de projetos de estruturas metálicas, alumínio e madeira aos clientes, que estão cada vez mais exigentes em relação à tecnologia e prazos de entrega reduzidos.

Além disso, oferece precisão, segurança e confiabilidade em projetos estruturais, seguindo as diretrizes das normas NBR-8800, NBR-14762 e outras normas da ABNT - Associação Brasileira de Normas Técnicas.

PREÇO DE COBERTURA METÁLICA PARA GALPÕES

Normalmente, a cobertura metálica de um galpão é construída utilizando uma estrutura de vigas metálicas. No mercado industrial, existem diferentes tipos de coberturas metálicas disponíveis para galpões. É altamente recomendado buscar a orientação de um profissional para determinar o modelo de cobertura mais adequado, levando em consideração os aspectos dimensionais, de segurança e acabamento do espaço. Optar por uma cobertura metálica para galpões oferece várias vantagens, incluindo instalação fácil, custo-benefício e a capacidade de cobrir grandes vãos e estruturas com poucos pilares. O custo médio para construir uma cobertura metálica para galpões é de aproximadamente R$ 350/m².

O preço médio para fabricação e montagem de galpão metálico modular é de R$ 270.000 para um galpão de 10,00x15,00m.

Passo 4: Dimensionamento dos elementos estruturais

Com base nas forças e momentos obtidos na etapa anterior, é possível realizar o dimensionamento dos elementos estruturais do galpão metálico, como vigas, pilares, treliças, entre outros. Nessa fase, é necessário calcular as seções transversais adequadas e verificar a capacidade de carga dos materiais utilizados, levando em consideração as normas aplicáveis.

Passo 5: Verificação de deslocamentos e deformações

Além da capacidade de carga, é importante verificar os deslocamentos e deformações do galpão metálico. Isso garante que esses valores estejam dentro dos limites permitidos e que a estrutura não apresente deformações excessivas. São importantes os critérios específicos para deslocamentos máximos, o que demonstra a importância dessa verificação.

Passo 6: Detalhamento da estrutura

Após o dimensionamento dos elementos estruturais, é necessário fazer o detalhamento da estrutura do galpão metálico. Isso inclui a especificação das conexões, juntas, fixações e outros detalhes construtivos necessários para garantir a estabilidade e segurança da estrutura como um todo. O detalhamento correto é essencial para evitar problemas estruturais no futuro.

Passo 7: Verificação final

Por fim, é crucial realizar uma verificação final de todos os cálculos, detalhes e especificações da estrutura do galpão metálico. Essa etapa visa garantir que a estrutura atenda aos requisitos de segurança, desempenho e normas aplicáveis. É importante revisar minuciosamente todos os aspectos do projeto antes de iniciar a construção.

Conclusão

O cálculo estrutural de galpões metálicos requer uma abordagem cuidadosa e precisa para garantir a segurança e a funcionalidade da estrutura. Os passos mencionados neste artigo fornecem um resumo geral do processo, mas é fundamental contar com profissionais qualificados e especializados na área, além de seguir as normas aplicáveis e utilizar softwares de análise estrutural confiáveis. Ao seguir esses passos e diretrizes, é possível projetar e construir galpões metálicos seguros e eficientes.
